数字计时器

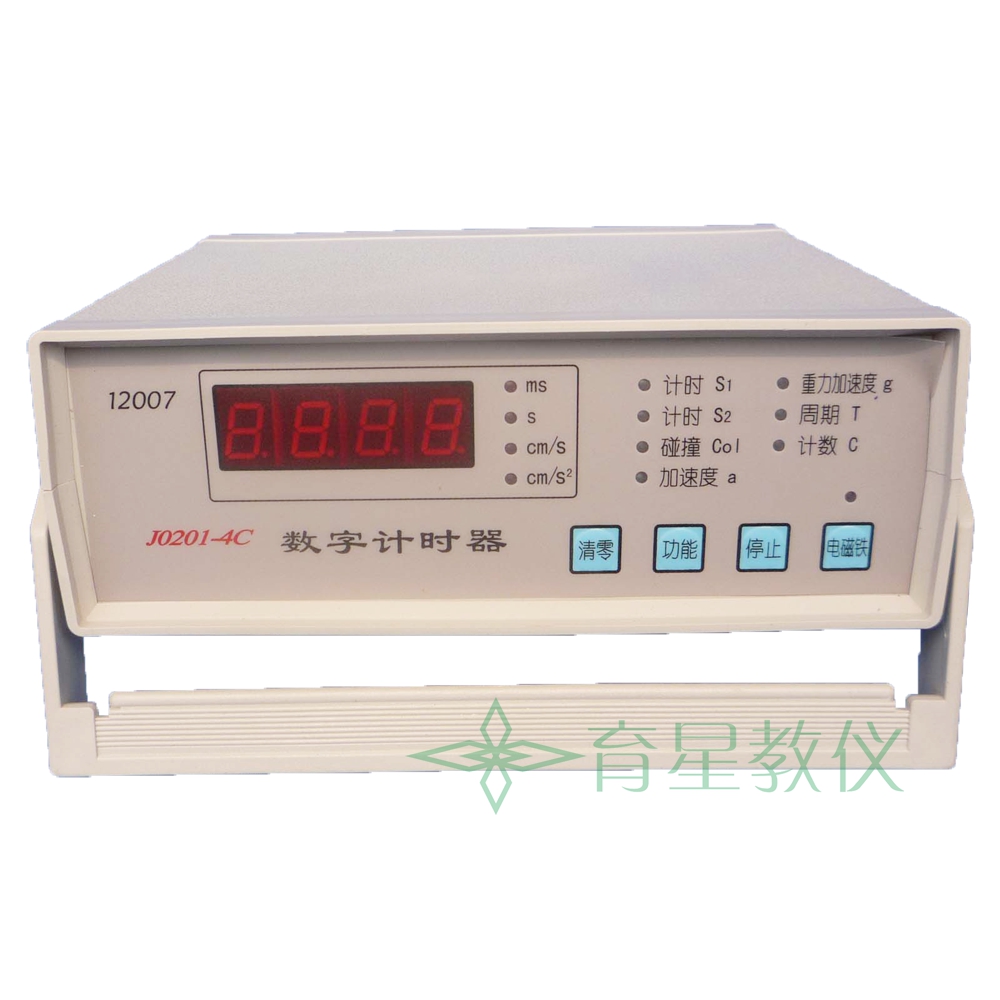

12007数字计时器 使用说明 高中物理教学仪器

一、用途

本仪器是专用于物理教学实验，可与气垫导轨等襟验装置配套使用，可进行计时、加速度、周期、计数的测定。采用单片机控制且有功能多，显示清晰，精度高的特点。计时精度可达0.1毫秒，并且计时时间毫秒/秒自动转换，且具有电磁铁同步释放功能，外部检测装置彩用通用固定结构，可与不同厂家的实验装置相配套。

二、技术指标

1、电源电压：AC220V±10% 50Hz

2、清耗功率：1W

3、显示：4位LED数码管

4、计时数度：0.1mS

5、检测控头：2路

6、电磁铁控制：1路

7、数据存储与设置记忆功能

三、使用方法

连接电源插头，并连接好仪器后的输入插头线，如需要使用电磁铁且插入相应输出口.将光电门固定好，打开电源开关，设备进入自我检查状态，如两个光电门都插好，则数码管分别显示1，2，如1未插入则显示”-2”。设备一直检测到所有光电门都插好或用户按“选择、开始”键为止，由于未开始测试，数管显示无效数据状态，按“选择、开始”键进入测试状态，数码管跑动显示当前功能序号。如2表示处于第二种功能状态，即计时2状态。当需要其他功能时，按“功能”按键，进入功能选择状态 ,显示从1~6循环，选择好相应功能后，按“开始”键退出功能选择模式，设置具有记忆功能，掉电不丢失。具体数字面板上有对应的功能说明。具体使用如下。

1、计时1

进入功能选择模式,将功能设置为1状态,此时为挡光时间测量可测定一定宽度物体经过检测光电门的时间，计时时间从开始挡光起，到挡光撤除后，仪器显示挡光时间，按“开始”键停止测试，如数据有效,则开始显示数据,秒/毫秒单位自动显示。按选择/开始”键可再次进行挡光时间测量，两个光电门可以任意选择，也可以同时使用。

2、计时2

进入功能设置模式，将功能设置为2, 按“开始”键进入测试模式,数码管跑动显示”2”,此时为两次挡光时间测试，测试完后用户按按“开始”键结束测试，仪器显示两次挡光时间间隔。按“开始”键可再次进行测量。秒/毫秒单位自动显示，并且两光电门可同时工作。

3、加速度

进入功能设置模式，将功能设置为3, 按“开始”键进入测试模式,数码管跑动显示”3”，此时为加速度测量一般使用开槽挡光测量，并采用两个光门进行测量，且可以配合电磁铁同步释放功能。计时以用户按下“选择　开始”键为０时,测试完后用户按按“开始”键结束测试，仪器将分别显示挡光片经过第一个光电门（时间1）和第二个光电门（时间2）以及经过两光电门中间距离的时间（时间3），秒/毫秒单位自动显示。通过运算即可算出物体的加速度。而且仪器循环显示三次测量时间，按“选择、开始”键可再次进行测量。

4、周期

进入功能设置模式，将功能设置为4, 按“开始”键进入测试模式，数码管跑动显示”4”，仪器实时显示当前测量周期，并记录前面9个周期的数据，秒/毫秒自动显示。测试完后用户按按“开始”键结束测试，数码管依次显示记录到的数据，并最后显示”—A-”，显示平将周期。按“选择、开始”键可再次进行测量。

5、计数

进入功能设置模式，将功能设置为5，按“开始”键进入测试模式，数码管跑动显示”5”。当两光电门中任一被挡光一次时，计时加一。计数从1开始，计数范围1-9999。 测试完后用户按按“选择、开始”键结束测试，数码管分别显示计数总数及第一次计数到最后一次计数的总时间, 按“开始”键可再次进行测量。

6、延时设置

由于电磁铁具有释放具有一定的延时，进入功能设置模式，将功能设置为延时状太，按“开始”键仪器自动跑时，单位为毫秒，当显示到所需延时后再按“开始”键，跑时停止。长按“选择、开始”键３秒后保存延时设置，并进入功能模式设置，用户可根据需要选择相应的功能。

四、维护保养

1、长期不使用应存放在干燥、通风和无腐蚀气体的地方，以免受潮和腐蚀，影响绝缘和电气性能。

2、光电门在使用前应注意检查是否洁净，否则会对实际使用产生影响。
