高中学生电源

高中学生电源

货号
04003
单位
规格参数
交流:2V~16V/3A,每2V一档直流稳压:2V~16V/2A,每2V一档
市场价
¥230.00
销售价
¥218.50

04003高中学生电源 使用说明 高中通用技术教学仪器

一、仪器用途

本产品是高中物理教学学生分组实验时,作低压电源之用。具有输出过载自动保护功能,是实验室必备的通用实验仪器。

二、技术性能

(一)、交流输出

1、交流标称输出电压:2-16V,每2V一档,共八档

2、额定输出电流:3A

3、空载输出电压:各档输出电压不大于(105%U+0.3V)

4、满载输出电压:各档输出电压不小于(95%U-0.3V)

5、过载保护:输出电流在额定电流的1.05-1.5倍间,进入自动保护,切断输出;排除故障,重开电源,即可恢复工作

(二)、直流稳压输出

1、直流稳压标称输出电压:2-16V,每2V一档,共八档。

2、额定输出电流:2A。

3、过载保护:输出电流在额定电流的0.5-1.5倍间,进入自动保护,切断输出;排除故障,重开电源,即可恢复工作

4、电压偏调:各档电压不大于±(2%U+0.1V)

5、电压空载稳定度和负载稳定度:各档电压变化量不大于±(2%U+0.1V)

6、纹波电压:各档不大于0.1%U(有效值)

7、工作环境

输入电压:AC220V±10%,50Hz

环境温度:-10℃~+40℃

相对湿度:90%(40℃)

工作时间:不可超载使用;额定负荷允许连续工作8小时

三、使用方法

1、使用前,一定要将实验室的安全接地线接入仪器的接地接线柱上,以确保试验人员人身安全。

2、根据所需电压值,将电压调节旋钮至于相应的档位。

3、将所用的负载接入仪器的接线柱,并注意正负极性不要接错。

4、按“开”按钮,电源指示灯亮,表示仪器电源已经接通,可以进行实验,按“关”按钮,电源指示灯熄,退出工作状态。

5、实验过程中,当实验电流进入保护区,仪器进行自动保护,并切断输出。排除故障后,重新开机,可恢复正常工作。

6、本仪器使用后,一定要将电源插头拔离电源插座。

四、保养与维修

当仪器的指示灯不亮,整机无输出时,首先检查市电供电是否正常,插座是否有电,电源插头是否插好。如指示灯亮而无输出,应检查导线与接线柱是否接触良好。再无输出,须打开机箱,检查仪器内部的元器件是否有损坏,如有损坏,需用同规格器件更换。

仪器长期不用,应存放于干燥通风无尘无腐蚀性气体的地方。

五、元件表

代号

名称

规格型号

数量

AN1

按钮

DS-314

2

B

电源变压器

高中学生电源专用

1

BX

保险管盒、保险管

Φ5×20、1A

1

C1

电解电容器

100uF/25V

1

C2

电解电容器

4700uF/35V

1

C3

电解电容器

10uF/25V

1

D1-D5

整流二极管

1N4007

5

D6

发光二极管

LED

1

IC1

三端集成稳压器

LM317T

1

J1

继电器

JZC4123/9V

1

J2K

干簧管

JAG-4H

1

K1

波段开关

2D8W开关

1

R1

电阻

1K

1

R2

电阻

100Ω

1

R3

电阻

5.1K

1

R4

电阻

125Ω

1

R5

电阻

75Ω

1

R6-R12

电阻

200Ω

7

R13

电阻

0.62Ω/2w

1

T1

三极管

S9013

1

T2

三极管

TIP42C

1

六、电源原理图和线路版图

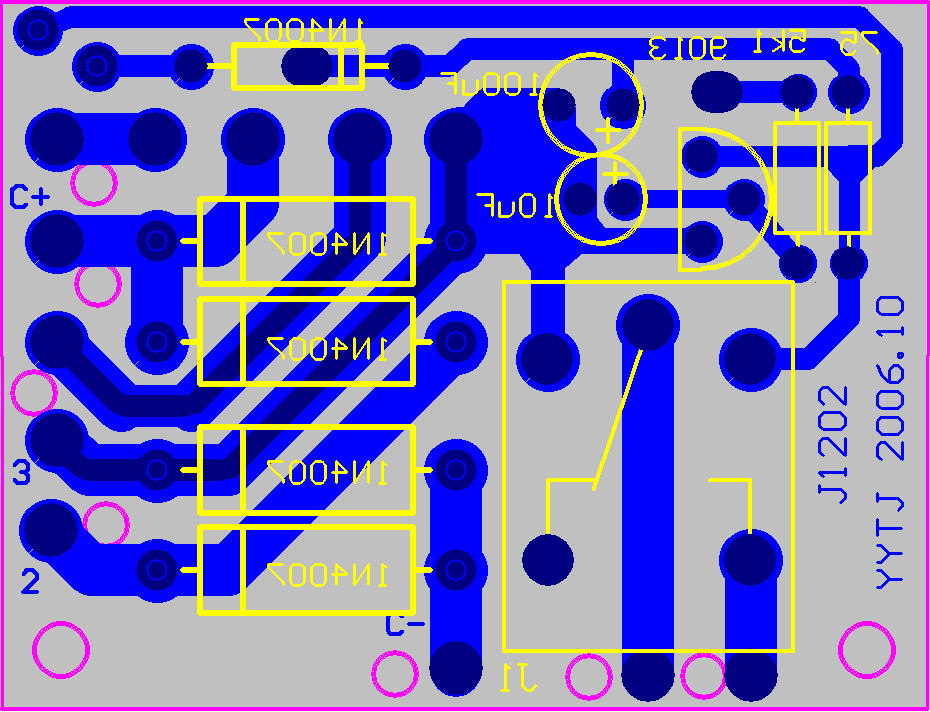

1、高中学生电源电路印板图

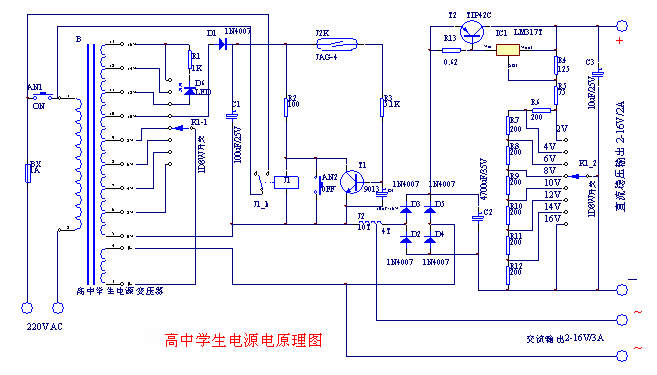

2、高中学生电源电路原理图
