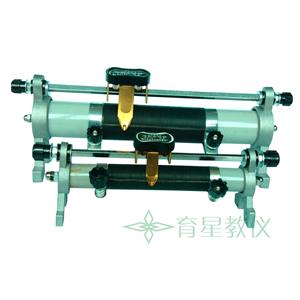

滑动变阻器

23014滑动变阻器 5Ω3A 使用说明 初中物理教学仪器

一、用途

本变阻器在实验室中作研究实验用，在校准电气仪表中作变更电压电流或作为代替未定阻值的可变电阻器用，在教学中共中学物理教师演示或学生分组实验使用。

二、结构及工作原理

滑动变阻器由合金丝瓷管，滑动头、滑杆、支架、接线柱等主要部件组成。它用有氧化膜绝缘层的铜镍合金电阻丝密绕在瓷管上。在电阻丝的表面上，有可以再线面滑动的导电刷，它是一种变更导线的长短来改变电阻大小的装置，用改变电阻的方法来变更电压电流的仪器。

三、技术数据

1、基本参数

2、  变阻器电阻值误差不超过±10%

3、  变阻器能在环境温度-10℃至+40℃，相对湿度不大于85%的条件下连续工作。

四、使用方法

1、用来调节电路中的电流强度时，应将滑动变阻器串联在电路中，并先将变阻器的电阻调至最大值，再接上电源，然后滑动导电刷，逐渐减少电阻，使电流强度逐渐增加到合适的量。

2、用来调节电路两点间的电压时，应将变阻器和电路并联，并先将变阻器的电阻调到最小值，再接上电源，然后滑动导电刷，逐渐增大电阻，使电路两端的电压逐渐增加到合适的量值。

五、维护及保养

1、变阻器使用时不宜过分靠近热源。

2、变阻器经长期使用，可能在电刷与电阻丝的接点产生氧化绝缘造成接触不良，这时需擦去氧化层方可使用。长时间受振及其他原因，可能出现螺丝松脱、滑动触头松动等毛病，要注意检查消除。

3、变阻器不宜超过额定最高负载使用。
